极简双眼皮灯槽设计，是在天花边上用难燃夹板+石膏板制作成双眼皮造型，并将灯槽型材安装在双眼皮上方，灯源往上发光的设计，主要可以增加氛围感，是现在最流行洗顶灯槽做法之一。

灯槽型材常见有F型和H型，下面由华建工艺学会、华建环境设计研究所为设计师讲解洗顶灯槽型材吊顶施工工艺。

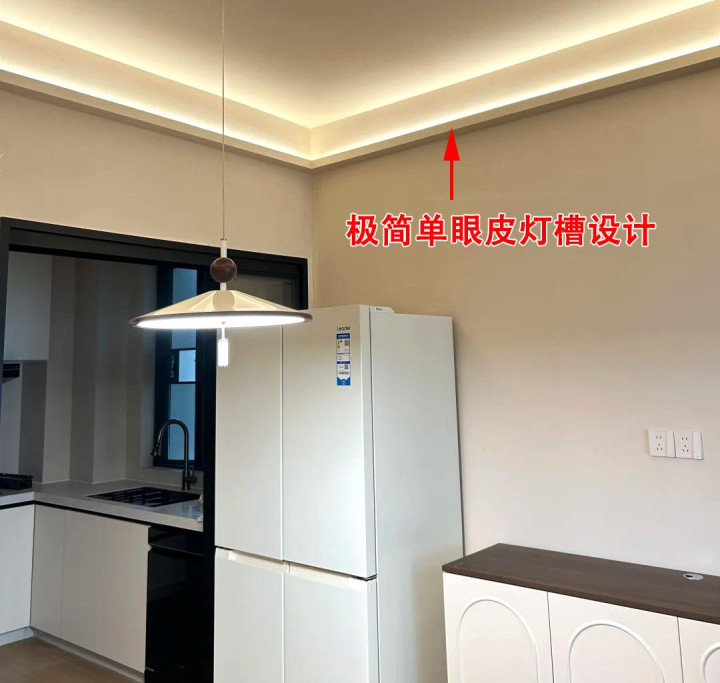

△极简灯槽设计

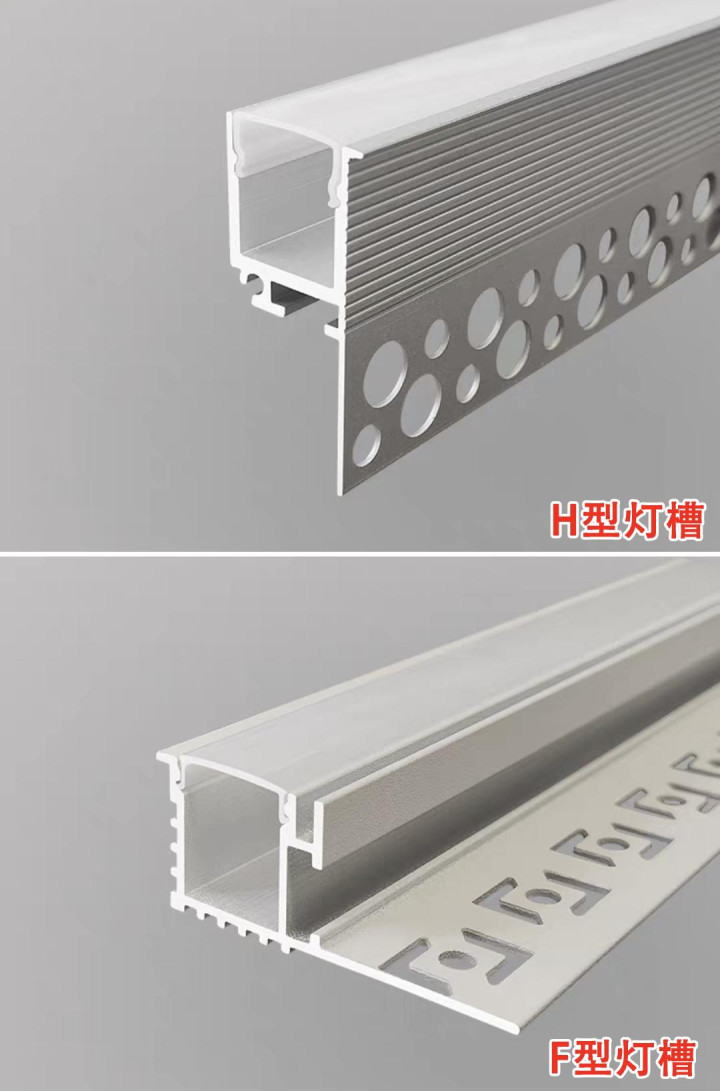

△常见有F型和H型

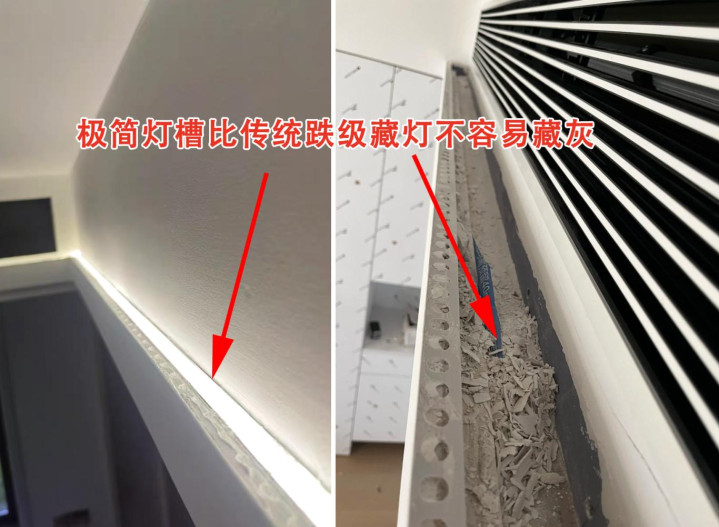

△与传统跌级藏灯区别

▷目录

1. 施工图

2. 立体模型

3. 施工作法流程工艺

1. 施工图

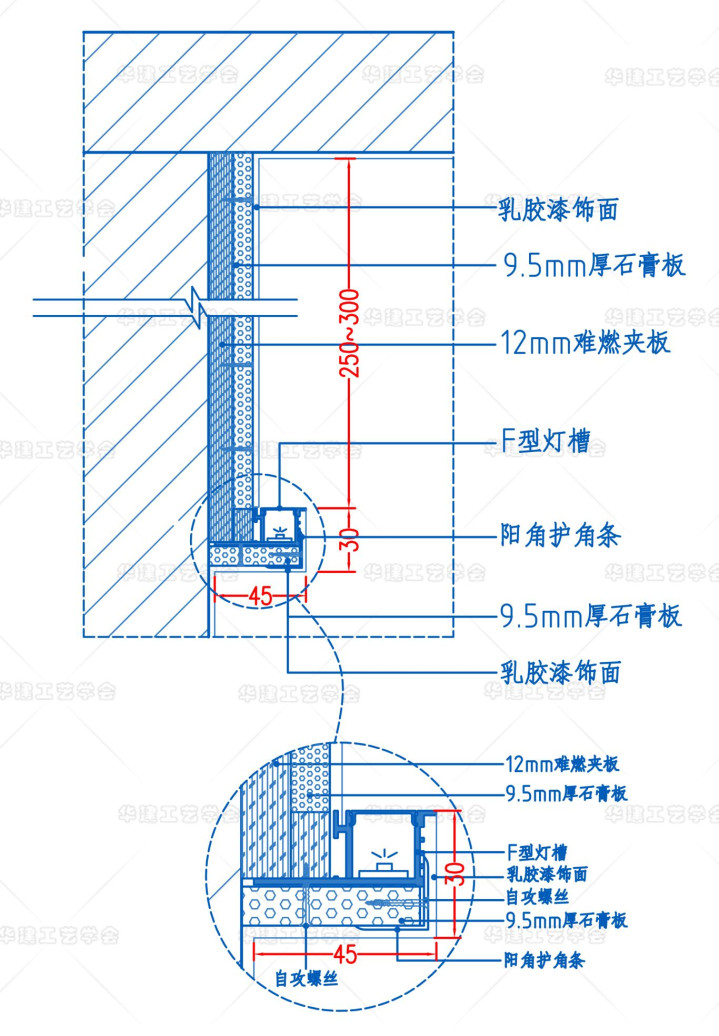

▶ 1.1 F型灯槽吊顶通用施工图

△F型灯槽吊顶通用施工图

▶ 1.2 H型灯槽吊顶通用施工图

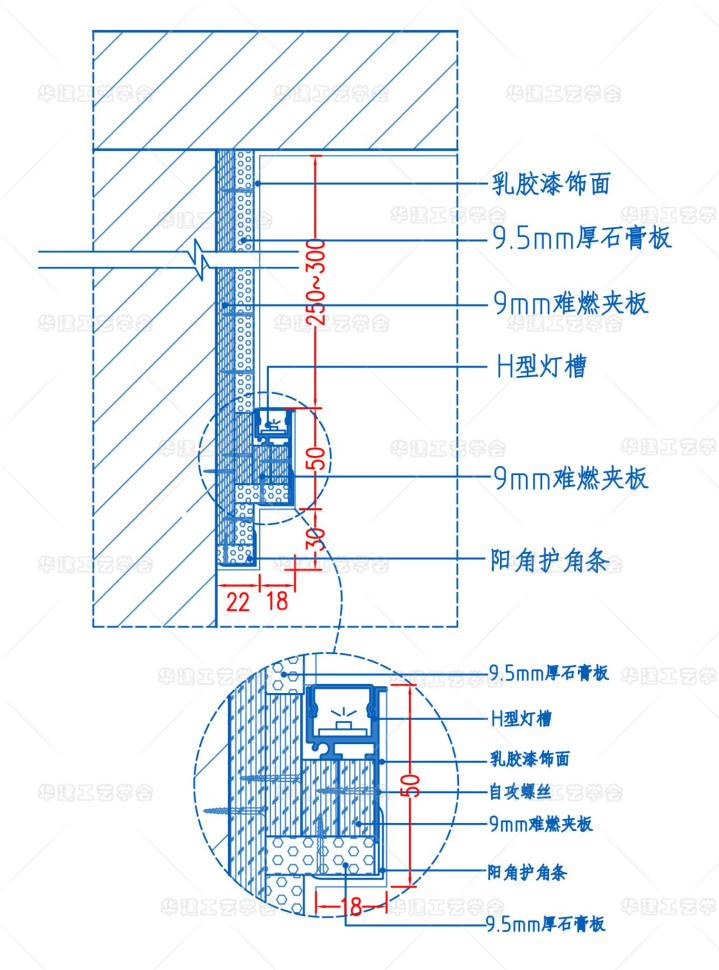

△H型灯槽吊顶通用施工图

2. 立体模型

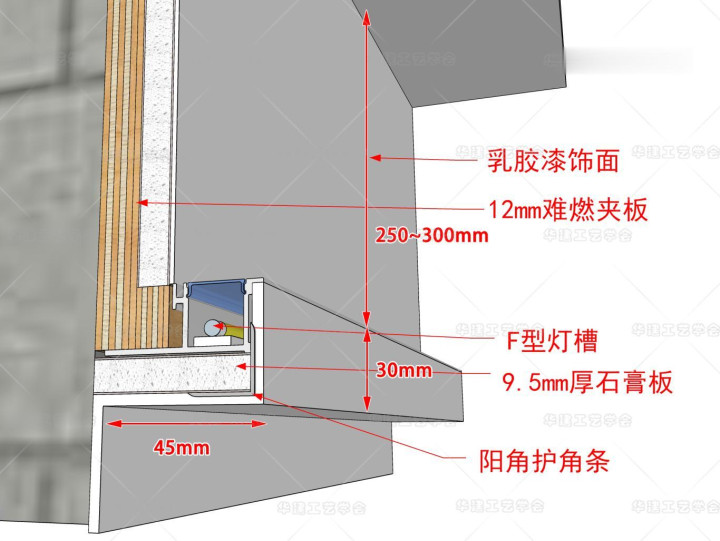

▶ 2.1 F型灯槽吊顶立体模型图

△F型灯槽吊顶立体模型图

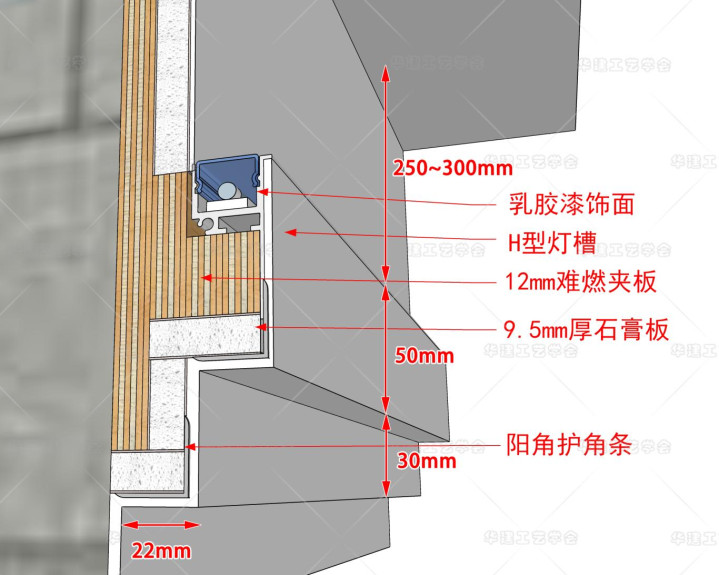

▶ 2.2 H型灯槽吊顶立体模型图

△ H型灯槽吊顶立体模型图

3、施工作法流程工艺

▶ 3.1 弹线，根据设计图确定吊顶尺寸位置；

▶ 3.2 安装难燃夹板做承重，面贴石膏板，用自攻螺钉固定。

▶ 3.2 底贴石膏板，用自攻螺钉固定，形成单眼皮吊顶；

▶ 3.3 安装F型材灯槽，用自攻螺钉固定；

▶ 3.5 安装阳角保护条，防止后期开裂。

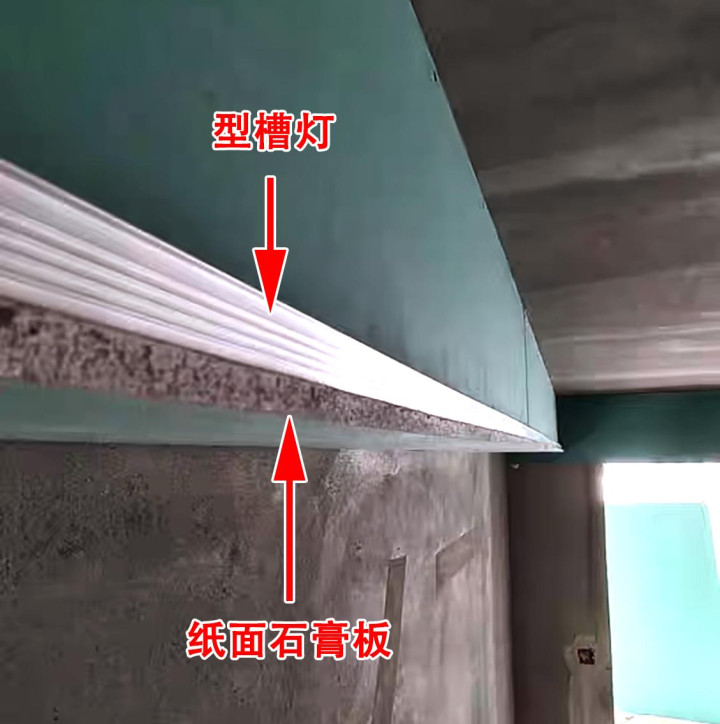

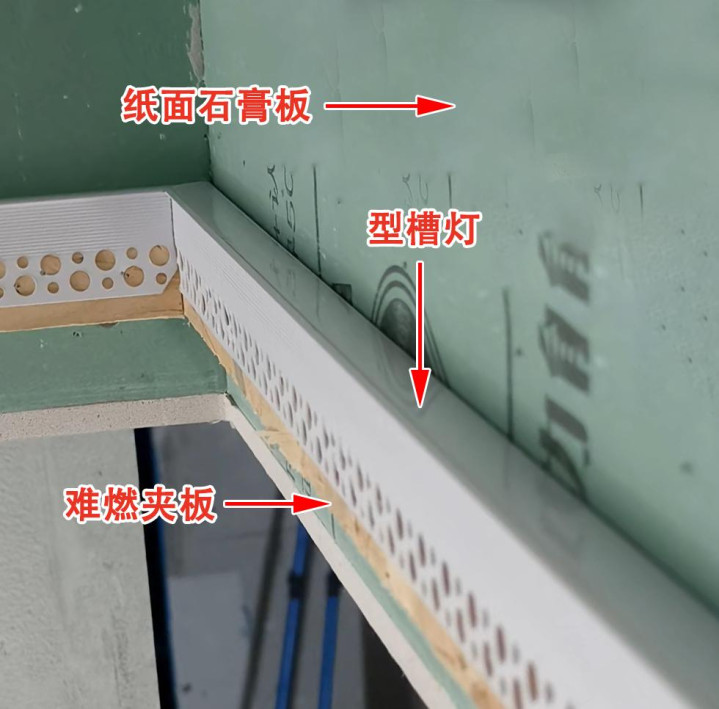

△ F型灯槽吊顶施工实景图

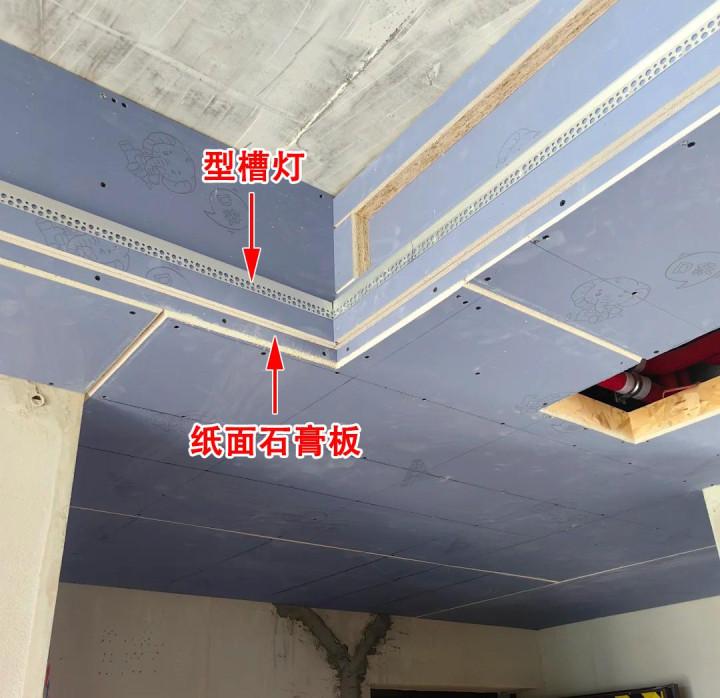

△ H型灯槽吊顶施工实景图

△ H型灯槽吊顶施工实景图

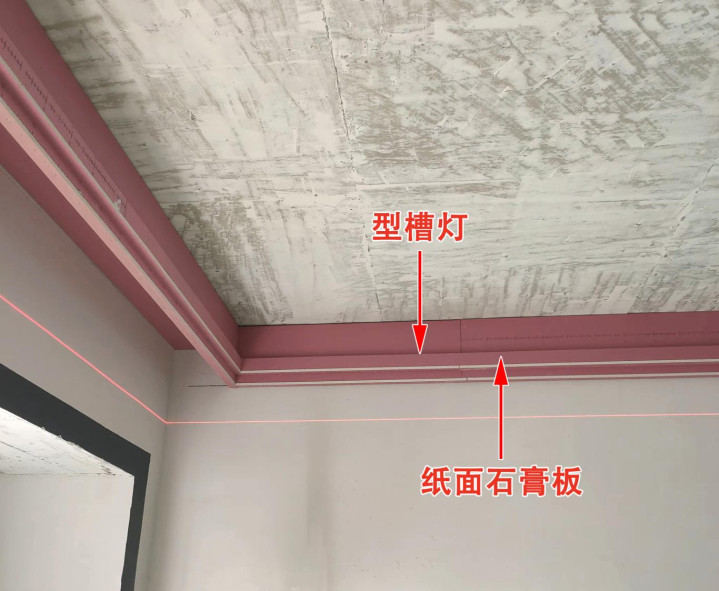

△ 灯槽吊顶施工实景图

施工图内容出自“华建工艺学会官网”

更多通用施工图

可到华建工艺学会下载

本文编写

华建环境设计研究所

图片：苏韵涛

审校人员：

黄绿青 （注册一级建造师）

卢雄（注册一级建造师）

发布于2025年8月
